なぜか買ってしまいましたよ。けっこう前に（ぉ

以前にZERO3にGPSつけようかなーとか思ったんですが、USB接続のGPSユニットって2万円とかするじゃないですか。

2万出すほど使わないよなあ。

と思って買いませんでした（ぉ

しかーし！
秋月でふと見ると3500円でGPS売ってるじゃないすか！
しかも良く見るとRS232Cレベルコンバータ内臓とな！？
それって外付け部品なしでRS232C直結できるんですか？

というわけで買ってマニュアル見てみたら、フツーにRS232Cに直結する結線図が載ってました。すげぇ。
しかもネットで調べてみると、秋月の仕様書ではNCとなっているピンがレベルコンバータ通す前の（TTLとか？）シリアル信号らしいです。
じゃあPICとも直結できそうじゃないですか！

と、夢がひろがりんぐな訳ですが、とりあえずPCにつないでみようかなと。

上面

裏面

コネクタ

コネクタは独自形状というか、合うものが手に入らないので付属のケーブルを切って使います。
このケーブルなくしたら終わりだなｗ

あとは付属のデータシートの接続例と同じように接続。
GNDとTX/RXを繋いで、RTSとかCTSとかをループバックするだけです。GPSユニットとPCの間は3本でいいことになります。

9600bps, 8bit, パリティなし, ストップビット1ビットに設定すればいいらしいのでつないで設定して電源ON。

はぁ。
ほんとにPSPとかで取ったGPSログと同じ文字列がこのちっこいユニットから送られてくるんですね。
室内でのテストなので測位はできてないようですが、通信はできてるので問題なしかと。

PICと組み合わせてデータロガーとか作れたらいいなぁ。
でも文字列とかの扱いめんどそう…。

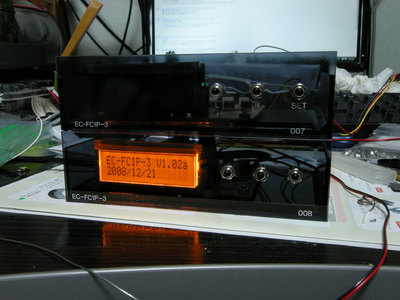

8号機できたよー。

フロントパネルを取り付ける段階で気づいてしまったんだけどボタンの下の文字入れるの忘れました( ﾟ∀ﾟ )
SHUNさんすんません！

あとソフトウェアバージョンが1.02aになっております。

・ファン最低出力の自動検知
・メニュー項目の左右ループ
・グループ名称に CHA1, CHA2, CHA3 を追加
・メインメニューにリセット追加（いらんかな）

ファン最低出力の自動検知がほんとに。必要だと思いまして。

自分のマシンで使っててHDDのドライブケージにセンサーつけてるんです。25℃で回りだすように。
今の時期、室温は20℃くらいなので電源投入してすぐはファン回りません。
しばらく使っててあったまってきて25℃になると…
ファン出力が微妙に上がりますが、低いうちはカタカタ言うだけで回りません。（PWM制御なので）
というかむしろ、その日使い終わるまでずっとカタカタ言ってるだけです（ぉ

なので、ファン出力が90%以下・0以上で1秒以上回転パルスが検知されない場合はまわっていないとみなして最低出力を上げるようにしました。

観察してみると温度が25℃になった段階でファン出力がじわじわ上がっていき、回り始めたところで出力の上昇が止まります。ええじゃないか。

あとはなんとなく回路図載せてみます。
ファンコンの回路図って検索してる人が多いようなので。

Rev.4基板（予定。まだ作ってません）の回路です。

今回作ってるファンコンは電気回路的には別に斬新な所とかぜんぜんなくて、むしろソフトのほうが色々と自分のアイデアを盛り込んであります。
PWM制御でも回転数がちゃんとモニタできる所とか、先の最小回転数自動検知とか。

電源にはツェナーダイオードと電解コンデンサを入れて一時的な過電圧に対する保護としています。たぶん。
瞬間的な高電圧とかはコンデンサで吸収できますよね…。たぶん。

温度センサのサーミスタは10Kの抵抗とで電源を分圧してPICのアナログ入力へ。
25℃のときに10Kになるサーミスタなので25℃の時にPICのアナログ入力が2.5Vになる計算です。
VREFへはVRで作った基準電圧を突っ込みます。

ブザーは普通に2SC1815でドライブしてるだけです。

操作スイッチは普通にPORTBに直結。PIC内部でプルアップしてあり、押すとLレベルになります。（プログラム組む時に何度間違えたか…）
チャタリング除去はソフトウェアでやってます。タイマ割り込みのたびにPORTBの入力をサンプリングしておく方式です。

ファン出力はFETドライバのTND012NMをPICに直結して駆動してます。
ファン1だけはPICのRA4端子から駆動してますが、この端子がオープンドレインなのでプルアップ抵抗付けてあります。

ファンからの速度パルスはダイオードでの保護回路を通じてPICのPORTBへ接続。（昨日の日記参照）

あとはPORTCに液晶ユニットを接続しています。
RC3端子がFETドライバに繋がっていて、これを経由して液晶のバックライトをON/OFFできます。

そんなもんですね。

プログラムに関しては説明めんどすぎるのでしません（ぉ
すべてアセンブラで組んでます。

ボンボンさんのファンコンがまた壊れちゃったらしいですよ！

ちなみにS木さんは今のところ動いてるそうです。
あとウチでも普通に使えてます。

前回は電源に変な過電圧が来てるんじゃないかという前提のもとに回路の後付けをしたわけですが、それでも壊れちゃったと。
そうなるとあとは…。
温度センサーについては単なるサーミスタだし、こちらから送ったものを付けているので原因とは考えにくい。
となるとファンに何かあるんじゃないかということになってしまいます…。

山洋電気のサイトのWebカタログを見るとファンのパルス出力はオープンコレクタということになっています。
別の個人の方のサイトでオープンドレインと表記されてる所もありましたが、P型FETだったらオープンコレクタと同じ事ですよね。

というわけなので今のファンコンの回路ではファンのパルス出力とPICのPORTBを直結してあります。

PIC内部のプルアップを有効にしてあるので、これで問題はないはず…。

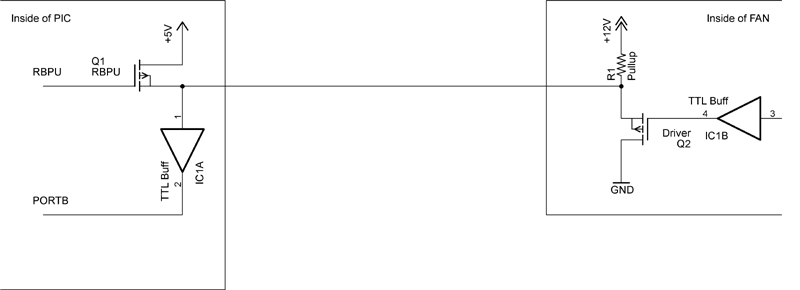

ですが、仮にファン側で出力端子が+12Vにプルアップされていたら…？

PIC内部に+12Vが掛かって入力バッファがぶっこわれますね。
あとプルアップ用のFETのドレイン−ソース間に逆電圧が掛かって…やっぱ壊れるのかなあ。
そのまま12VがVccに流れ込みでもしたらPIC自体がお亡くなりになります。

という可能性を考慮して。

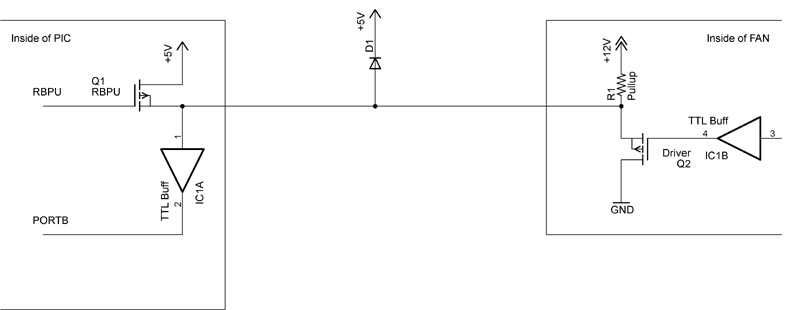

というか、そういうのしか思いつかないのでダイオードでも入れてみようかと思います。

過電圧はダイオードを通ってVccに逃げる…けどこれでいいのかな。
ツェナーダイオードをGNDとの間に入れたほうがいいのだろうか。

とりあえずボンボンさんと同じファンを買ってきて試したいと思います。

他になんかあるかなあ…。
識者の方の意見が欲しいところですが！

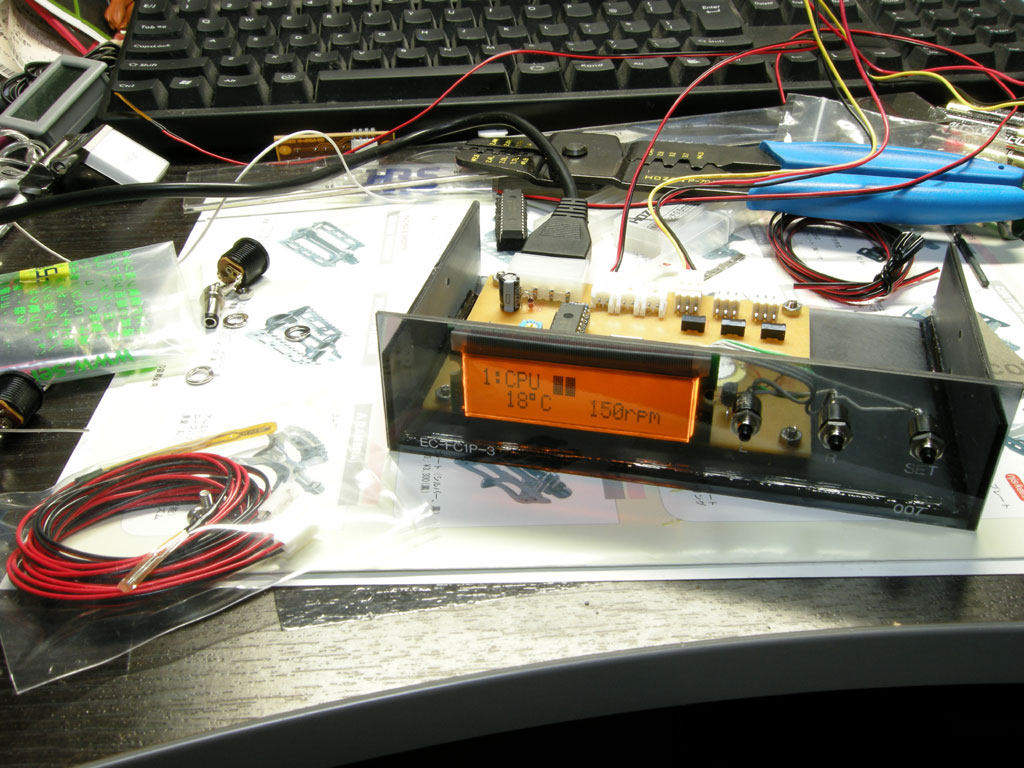

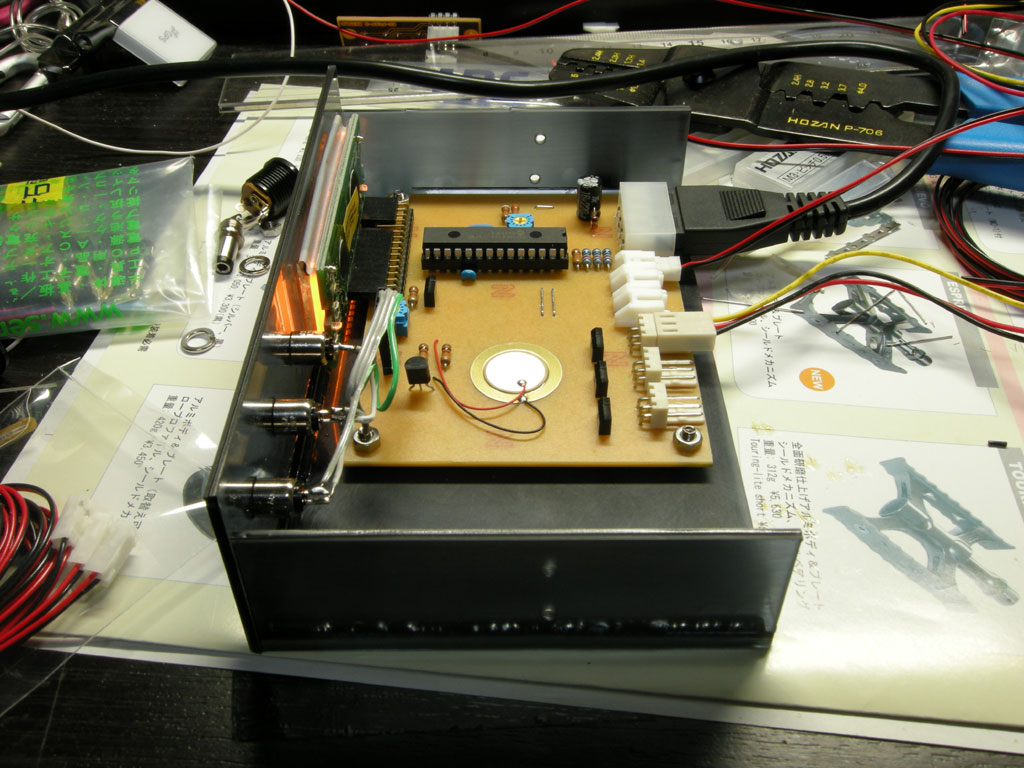

また一方では7号機が完成。

7号機

フロントパネルの塗装にもっと修行が必要ですが、ほかは概ね大丈夫かなと。

液晶パネルのケーブルがなくなって基板から直で生える形になったので奥行きがかなり削減されています。
とりあえず月曜にでも会社に持っていきますよ。

あとは頼んでいた板金屋さんのケースが届きましたが･･･

これは取り付け用ビス（皿ネジが必要）がまだないので後日レポしますよ。

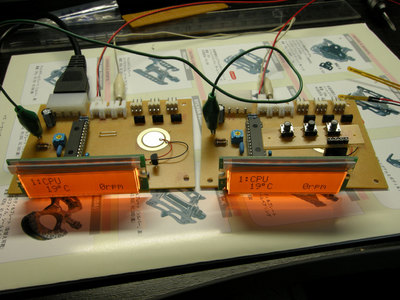

7号機と8号機の基板できたよー！

明日からまたアクリルを加工する仕事がはじまるお・・・

・・・

ていうかもう８台目ですか。
忘れないうちにメモっておきましょうか。

０号機：ユニバーサル基板のプロトタイプ。机の隅でホコリかぶってます
１号機：唯一のRev.1基板。アクリル試作ケースに収まってるけど使ってない。自宅サーバで使う予定
２号機：ここからRev.2基板。メインマシンで使用中。ケースはベコベコアルミ。
３号機：ケースなし。もりとさんに送付。
４号機：最高にめんどかったアルミフロントパネルケース。ボンボンさん使用。
５号機：アクリル量産初号機。かっとんさんに送付。
６号機：アクリル量産弐号機。たまたま今日出番だったS木さんが使いたいそうなので渡しました。

７号機：ここからRev.3基板。たぶんMY綿！さんに渡す。
８号機：しゅんさんの予定。

他に人柱希望の方がいればカモン！
