シャカシャカ時計に使ったLIR2032という電池ですが…

なんというかこれ、ちょっと特殊な電池なんであんまり売ってないんですよね…。

私はどこで手に入れたかというと

http://www.march-rabbit.jp/index.php?main_page=product_info&products_id=3032
三月兎で売っていた、このソーラー充電式LEDライト。

おもしろそうだったので買ってバラしたところ、中に入っていたというわけ。
というか回路みたけど太陽電池→ダイオード→LIR2032というとんでもない充電回路でした。まあ定格は超えないだろうけど…いや、日向にずっと置いておくと過充電になるような…。

LIR2032はCR2032と同サイズのリチウムイオン電池で、リチウムイオンなので電圧が3.6Vあります。小型の充電機器作るにはいいんじゃないかなーこれ。
でも正規ルートで売っているのを見たことがないｗ

データシートを確認したところ、定格40mAhらしいです。
充電は1/2C定電流・4.2V定電圧充電を推奨しているようです。

というわけで、なんというか、シャカシャカ時計の電池が一晩で切れてしまって、充電する必要があったわけなんですよ（ぉ
ていうか一晩で無くなるとか実用性低いなｗ

ちょっと話が逸れますが実用性を高めるには使っていない間はTIMER1割り込みとスリープを使って、操作ロック中は時計のカウント以外はしないようにするのが一番いいと思います。（今は操作ロック中でも2MHzで動きっぱなし）
で、CPUのメインクロックは内蔵を使って、TIMER1は外付け水晶32.768KHzとかにするのがいいと思います。プリスケーラ1:2にすればほっといてもジャスト一秒ごとにTMR1割り込みが来てｳﾏｰ。
しかしそうなると操作ロック時のスリープ状態からCPUを叩き起こすにはRB0/INTにスイッチをつけといて割り込みを発生させないといけません。
今はPORTBには全部LEDが…。

なんというか、まだまだ改良の余地ありです…。
ちなみにPIC16LF648Aだと2Vまで動作が保証されてるので、これが手に入れば普通のCR2032でも安定稼働が望めるかも。
でもあんまし売ってない…。
デジキーだかチップワンストップでは最小購入単位が300個とかだったし。
microchip directは送料が糞高かったし。うーん。

まあネタだから、もういいや（ぉ

というわけで！
とりあえずLIR2032を充電するよ！



ブレッドボードにC1815を2個使って定電流回路をつくりました。回路は以前にもここにのっけた



これです。
ベースにつける抵抗が30オームのしかなかったのでそれを使用。
定電流値はI=V/R=0.6/30=20mAになります。ちょっと多いけどまあいいでしょ。

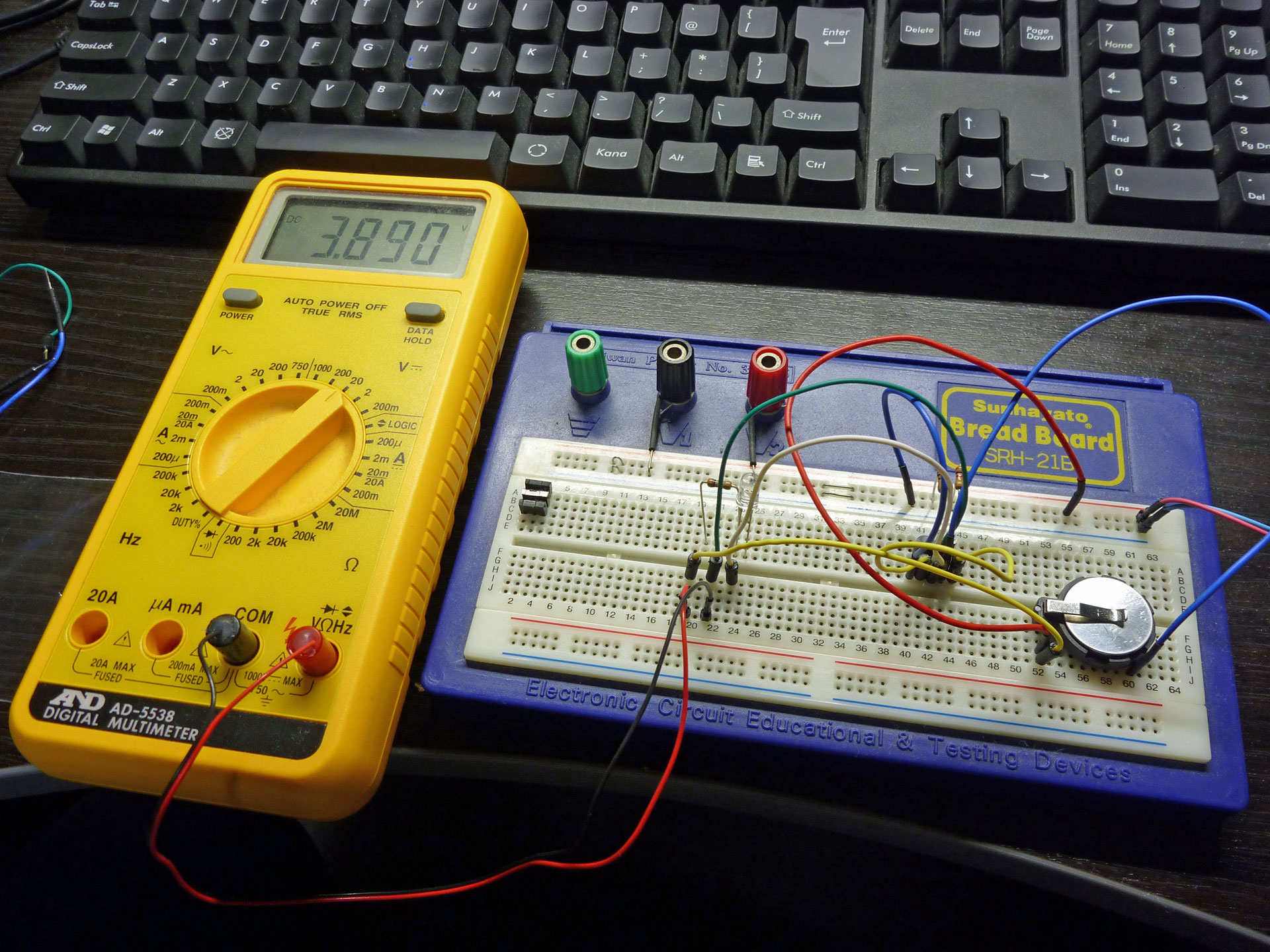

テスターで電池の電圧見ながら電流流すと電圧がじわじわ上がっていくので充電はされているようです。
本当なら4.2Vに達したところで4.2V定電圧回路につないで電流が流れなくなるまで充電するものらしいですよ。

でもめんどいので4.2Vに達したらおわりにします（ぉ

つーか毎回ブレッドボードじゃめんどいから充電器作ろうかなー…

もつなべきたああああああああ

いままでUSENのGyao光だったんですが、ホームページスペースは昔からOCN…。
比べてみたらOCNに一本化した方が安いっぽかったので乗り換える事にしましたよ。

ていうかUSENはGyao光をやめちゃうらしいし、OCNつったら大手だから間違いないだろ、というのもあります…。

今日の午前中に接続解除工事、昼ごろにOCNの接続工事という予定でしたが…

朝10時くらいにネットがつながらなくなりました。
連絡とかまるでなし（笑）
ああ、外したのね、って事でこっちもVDSLモデムを外して梱包。
昼前にNTTの人がVDSLモデム持ってきました。
既にルータの設定は済んでいたので、NTTの接続試験が終わったらすかさずルータのLANケーブルぶっさして接続テスト。つながりました。

滞りなく終了！

というわけでスピードテスト…。



おー。
速いんじゃないのこれｗ
MTUとか見直してないけど必要ないかな。めんどいし。
（最近は不要なんだっけ・・？）

仕事が夕方からだったので、昼過ぎに起きて時刻合わせとか操作ロックを実装しました。

…。

ていうか、これでもう他にやることが思いつかないｗ
というわけで完成！！！！（ぉ



まあ、あとはスモークアクリル板をネジ止めしたりとかしたいですけどね。
あと、CR2032でもちょっと暗いだけで一応動きました。昨日のは何だったんだろう…。

---

追記： ニコ動にもはっつけました。



なんかニコ動のほうが画質良くなってしまったのでようつべの方も再エンコして差し替えました＞＜；

開発難航中…。

なんか安定して動作しないと思ったら電源電圧が足りないらしい。
ボタン電池（CR2032）が割とすぐに3V切ってしまって動かなくなります（汗）
たまたま部品箱に入っていたLIR2032（CR2032と同じ外形のリチウムイオン電池・3.6V）だと比較的マシに動くので、そっちで動作検証…。



なんか安定して動作しないとやる気が出ませんね（ぉ
