さて今日はメイン基板を作りますよ。
……。
といっても普通のユニバーサル基板工作なので製作過程をおもしろおかしく詳細に解説とかできるはずもなく…。
いきなり完成(ぉ

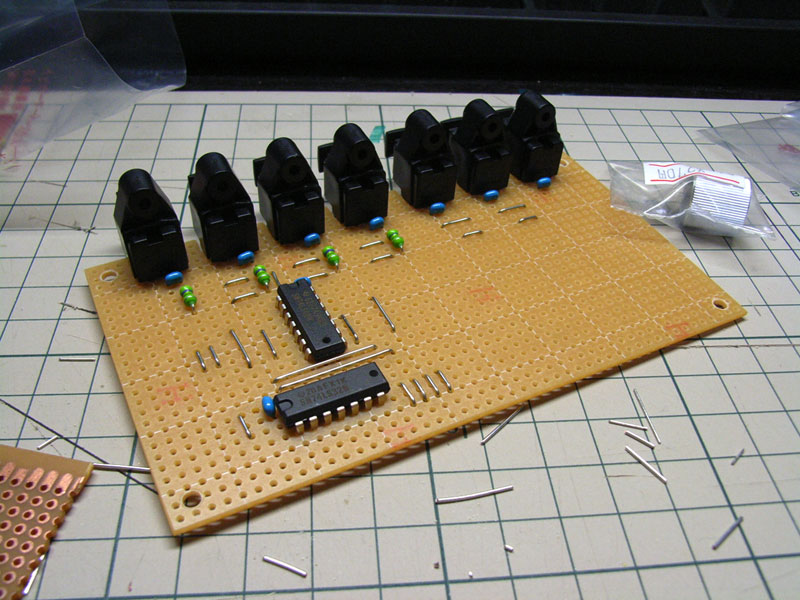

表(部品面)
裏(配線面)
一部間違っちゃって実体配線図と違うところがありますが気にしない(ぉ

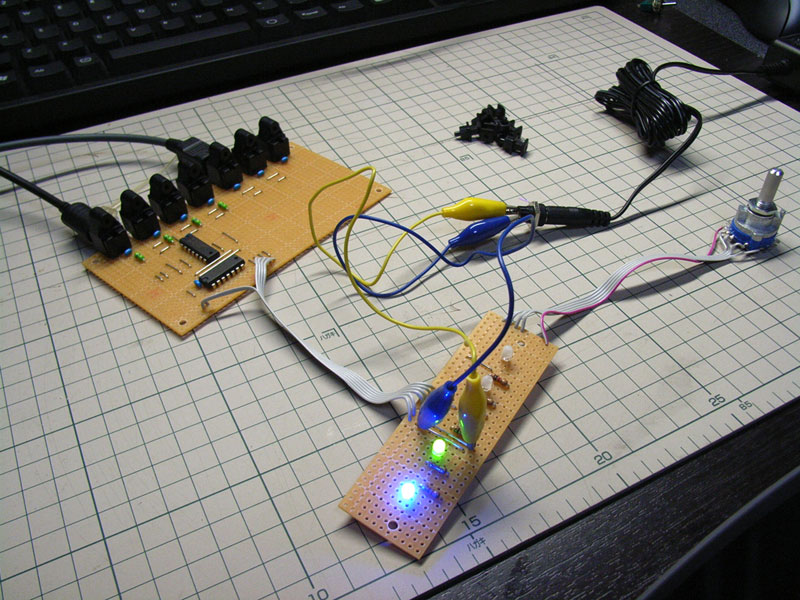

あとはサブ基板+ロータリースイッチとフラットケーブルでつないで5Vをぶちこめば動きますので。テストテスト。
なんというかあっさり動作。
4入力と3出力全部試して問題なし。うん。
あとは…一番めんどいケース加工ですよー!
また後日ッ
