なんか百均(Seria)行ったら単3電池2本入れて使うUSB充電器売ってたんです。
・・・まじで?
この手のやつはPanasonicのBQ-PP10というやつを持ってますが、これは結構なお値段したはず。
(ググったけど情報がでてこないw)
ぜんぜん使ってないんですけどね(えー
それが100円ってアンタ・・・。
安すぎでしょ。
というわけで、ゴミでもどうせ100円だからってことで購入。
パッケージ。
中身。なんというか電池ボックスとUSBコネクタだけしか入ってねーんじゃないかというシンプルさ。
説明書。
出力電圧・電流容量とかまったく記載なし。いいのかこれw
もしかしたら電池をUSBに直結しただけで、USBから3Vが出てくるようなシロモノじゃないかと不安になってきた。

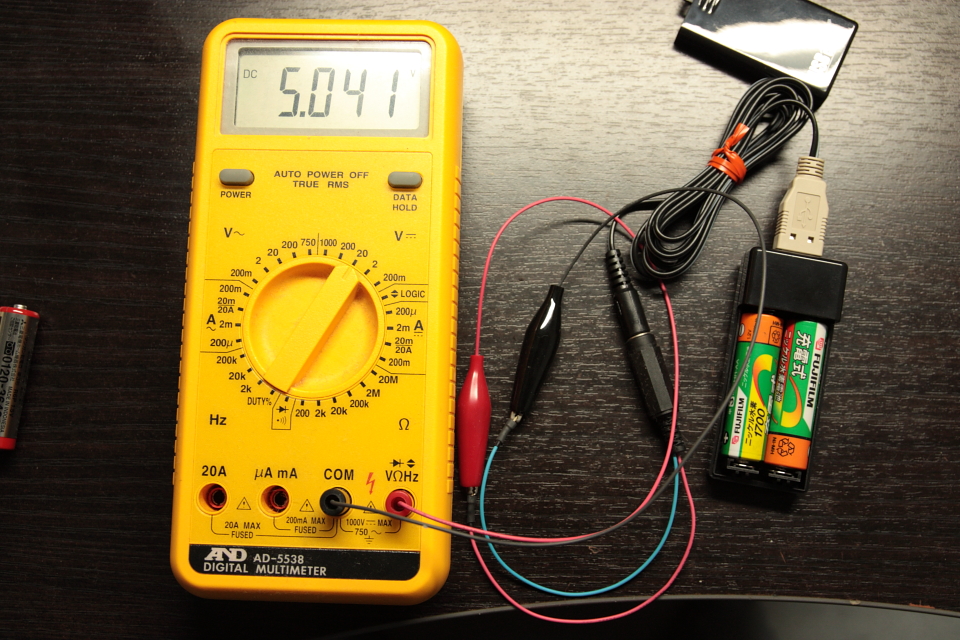

というわけでテスターで測定。
おい!!
ちゃんと5V出てんぞ!!!!
とはいえ、無負荷での話なので500mA流しても5Vを維持できるかはまた別の話。
電子負荷装置でもあれば特性を測ってみたいですけどねー…。
とりあえず分解してみる。
ケースは接着されてるのでむりやりひっぺがすしかありません。

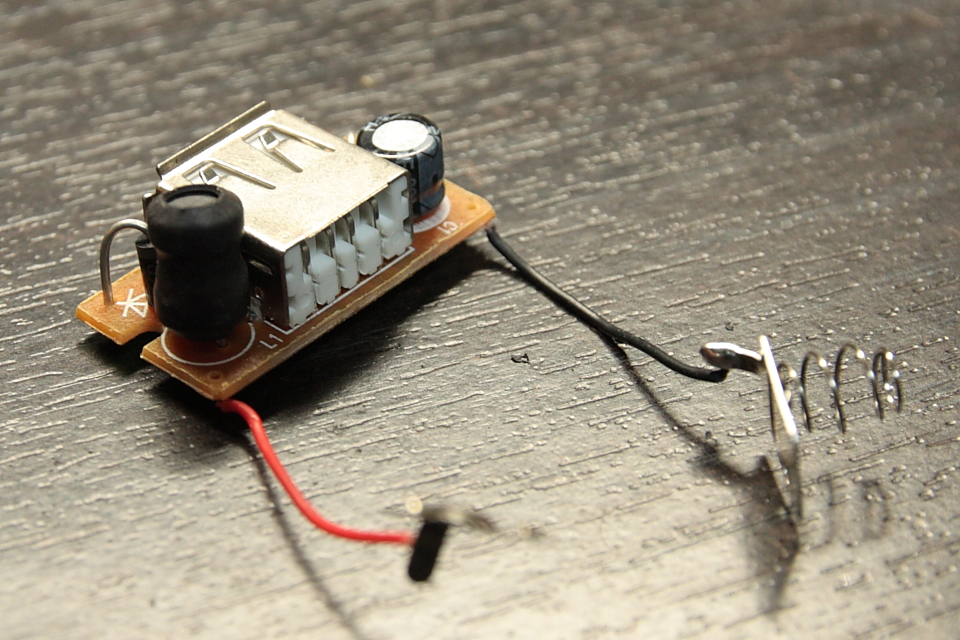

表面。コイルとダイオードと電解コンデンサ1個が見えます。

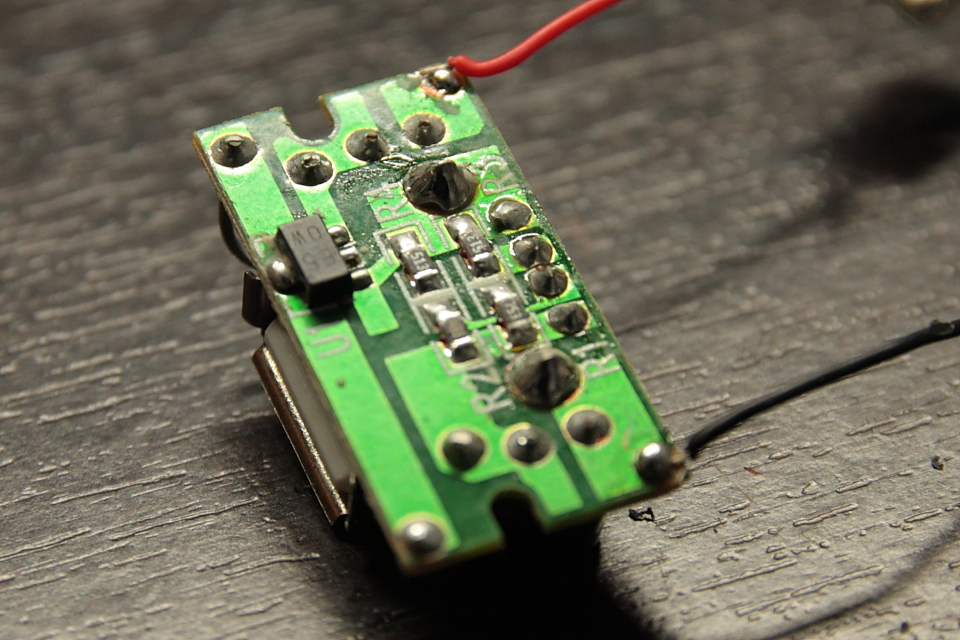

裏面。E5 OW という刻印のsmd ICが見えます。(SOT89パッケージっぽい)
USB近辺に抵抗が4本付いてますが、多分D+とD-に電圧出すためのものでしょう。
抵抗4本を除いた回路の回路図を書いてみましたが、HT7750Aのリファレンス回路に激似でした。
というか、違う点は入力の電解コンデンサがないだけ。
ICのピン配置までHT7750Aと同じ。
しかしHT7750Aは刻印が7750とかのようなので、違うICのようです…。互換品かな?
5V500mAが取れるHT7750のようなICだとすると素晴らしいんですけどねー。そんなの無理かw
効率が80%だとしても、ニッケル水素の2.4Vから5V500mAを作るには1.3A流さないといけない。それで電池からの配線があんな細かったらやばい。
うーん。絶対フルスペックでは動作してなさそうなんだけど、可能性は感じられるような…。
USBコネクタのさきっちょに白色LED付けたようなのを作って懐中電灯にしちゃってもいいかも?
23:43 追記
型番(BBJ01)でググったら既に特性を測ってる方がいましたw
http://samidare.jp/jr7cwk/lavo.php?p=log&lid=200644
とても参考になります。
なんというか期待通りっていうか…。
電源電圧2.4Vでは200mAくらいから電圧下がっちゃってますね。
・・・まじで?
この手のやつはPanasonicのBQ-PP10というやつを持ってますが、これは結構なお値段したはず。
(ググったけど情報がでてこないw)
ぜんぜん使ってないんですけどね(えー
それが100円ってアンタ・・・。
安すぎでしょ。
というわけで、ゴミでもどうせ100円だからってことで購入。
パッケージ。
中身。なんというか電池ボックスとUSBコネクタだけしか入ってねーんじゃないかというシンプルさ。
説明書。
出力電圧・電流容量とかまったく記載なし。いいのかこれw
もしかしたら電池をUSBに直結しただけで、USBから3Vが出てくるようなシロモノじゃないかと不安になってきた。
というわけでテスターで測定。
おい!!
ちゃんと5V出てんぞ!!!!
とはいえ、無負荷での話なので500mA流しても5Vを維持できるかはまた別の話。
電子負荷装置でもあれば特性を測ってみたいですけどねー…。
とりあえず分解してみる。
ケースは接着されてるのでむりやりひっぺがすしかありません。
表面。コイルとダイオードと電解コンデンサ1個が見えます。
裏面。E5 OW という刻印のsmd ICが見えます。(SOT89パッケージっぽい)
USB近辺に抵抗が4本付いてますが、多分D+とD-に電圧出すためのものでしょう。
抵抗4本を除いた回路の回路図を書いてみましたが、HT7750Aのリファレンス回路に激似でした。
というか、違う点は入力の電解コンデンサがないだけ。
ICのピン配置までHT7750Aと同じ。
しかしHT7750Aは刻印が7750とかのようなので、違うICのようです…。互換品かな?
5V500mAが取れるHT7750のようなICだとすると素晴らしいんですけどねー。そんなの無理かw
効率が80%だとしても、ニッケル水素の2.4Vから5V500mAを作るには1.3A流さないといけない。それで電池からの配線があんな細かったらやばい。
うーん。絶対フルスペックでは動作してなさそうなんだけど、可能性は感じられるような…。
USBコネクタのさきっちょに白色LED付けたようなのを作って懐中電灯にしちゃってもいいかも?
23:43 追記
型番(BBJ01)でググったら既に特性を測ってる方がいましたw
http://samidare.jp/jr7cwk/lavo.php?p=log&lid=200644
とても参考になります。
なんというか期待通りっていうか…。
電源電圧2.4Vでは200mAくらいから電圧下がっちゃってますね。
ヨドバシ.comで売られていたGM-UH009Y [Y字型USB延長ケーブル]で片山利器製BBJ02を2台使ってPSP-2000の充電が可能か試してみました。
電池は単3エネループ(HR-3UTGA)です。
結果として以下のようになりました。
電圧の低いマンガンやニッケル水素では充電時に4.7V以上を要求するPSPだと乾電池より厳しいようです。
接続はBBJ02→GM-UH009Y→USBtoDCプラグ変換ケーブル(PSP専用USB充電ケーブル)です。
BBJ02(1台):プレイ中の本体バッテリー充電不可
BBJ02(2台):プレイ中の本体バッテリー充電可能
※本体バッテリー無しでの動作は不可、本体OFF時充電は共に可能
BBJ02改(1台電池4本):本体バッテリー無しで7〜8時間動作可能、プレイ中の充電も可能。
